Описание

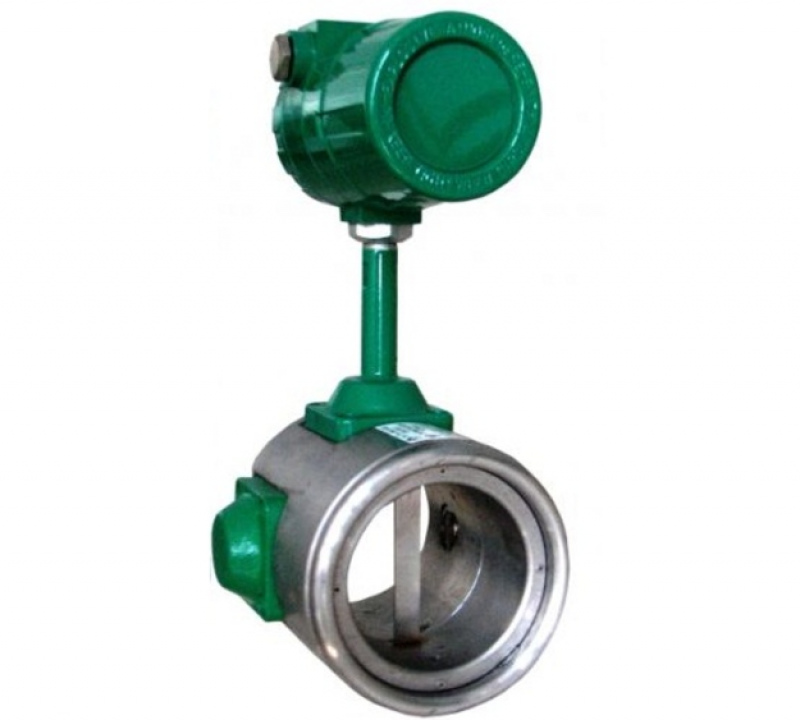

Назначение датчика расхода ДРС.М
Датчик расхода ДРС.М предназначен для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях. Также датчик используется в сетях водо- и теплоснабжения промышленных предприятий и организаций и объектов коммунального хозяйства.
Принцип действия
Принцип действия датчика основан на возникновении вихревой дорожки, образуемой за телом обтекания набегающим потоком жидкости. Возникающие при этом пульсации давления, улавливаемые пьезоэлектрическими ультразвуковыми преобразователями, расположенными позади тела обтекания, преобразуются в последовательность электрических импульсов, число которых пропорционально объему проходящей жидкости. Вычислительное устройство обеспечивает управление ультразвуковыми преобразователями, обработку их сигналов, детектирование, масштабирование, цифровую фильтрацию и формирование выходных сигналов в виде последовательности импульсов.
Технические параметры ДРС.М
| Типоразмер | Условный проход, мм | Наибольший измеряемый расход, м3/ч |
| ДРС.М-25А | 50 | 32 |
| ДРС.М-25 | 100 | 32 |
| ДРС.М-50 | 100 | 55 |
| ДРС.М-200 | 100 | 220 |
| ДРС.М-300 | 100 | 330 |
