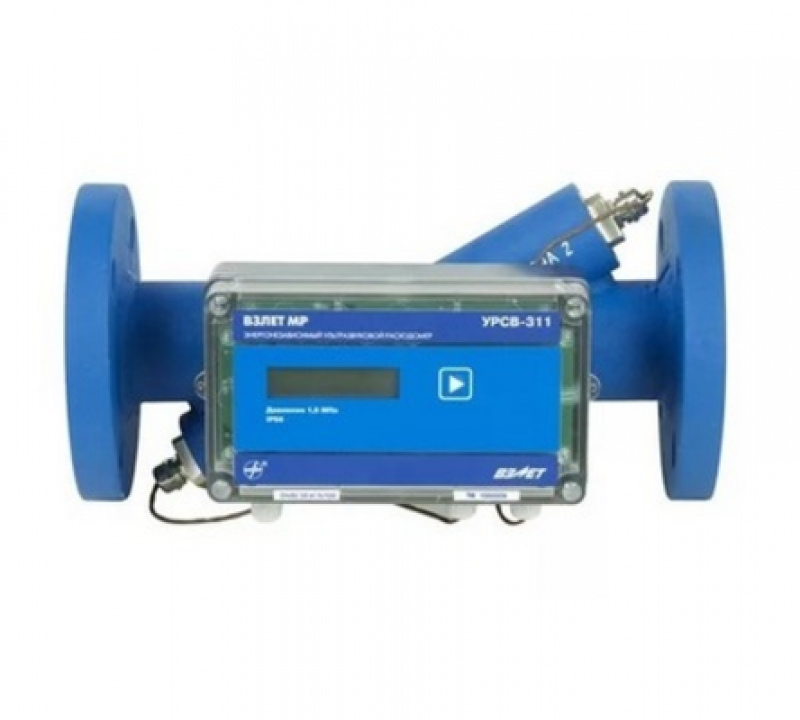

Расходомер-счетчик ультразвуковой ВЗЛЕТ МР

Описание

Принцип действия расходомеров основан на методе измерения расхода жидкости при помощи ультразвукового зондирования, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, расходу жидкости.

Расходомеры выполняют зондирование потока в трубопроводе по одно-, двух-, трех- или четырехлучевой схеме.

Измерение давления жидкости производится при комплектации расходомеров исполнения УРСВ-32Х датчиками давления типа 415.

Типы электроакустических преобразователей, входящих в состав расходомеров:

• накладные (устанавливаются на наружную стенку трубопровода);
• врезные (устанавливаются в отверстия в стенке трубопровода);
• иммерсионные (погружные).

Вторичный измерительный преобразователь расходомера формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. Вторичный измерительный преобразователь изготавливается из металла или пластмассы.
