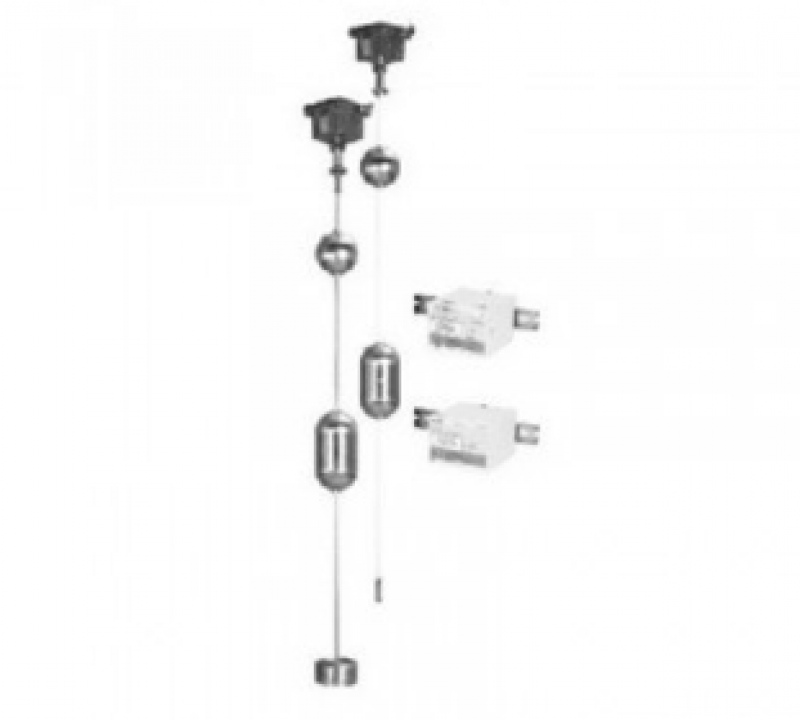

Ультразвуковой уровнемер ДУУ4М

Описание

Уровнемеры поплавковые ДУУ4МА (далее «уровнемеры»), в зависимости от комплектации (см. п. 3 настоящего раздела), предназначены для измерения уровня различных жидкостей, уровней раздела сред многофазных жидкостей (нефть – эмульсия – подтоварная вода и т.п.), а также измерения температуры, давления, объема, плотности и массы контролируемой среды.

Уровнемеры могут осуществлять:

• контактное автоматическое измерение уровня жидких продуктов;
• контактное автоматическое измерение до четырех уровней раздела несмешиваемых жидких продуктов;
• измерение температуры контролируемой среды;
• измерение давления контролируемой среды;
• измерение объёма контролируемой среды (объёмов фаз контролируемой среды для многопоплавковых датчиков) по градуировочной таблице резервуара (в рабочих условиях и приведенного к 15 °С);
• измерение плотности контролируемой среды (в рабочих условиях и приведенной к 15 °С);
• измерение массы контролируемой среды;
• индикацию измеренных значений параметров и ввод настроек;
• формирование четырех токовых сигналов в диапазонах 0…20, 0…5 и 4…20 мА, в значении которых содержится информация о значениях измеренных параметров; для получения выходов по напряжению от 1 до 5 В используются резисторы из комплекта поставки;
• управление внешними устройствами посредством двух изолированных ключей с выходом типа «сухой контакт» с программируемыми привязками, порогами и гистерезисами срабатывания;
• связь с ЭВМ верхнего уровня посредством последовательного интерфейса RS-485 в формате протокола Modbus RTU.

Уровнемеры, в состав которых входит датчик ДУУ2М, устанавливаются на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T4 (для датчиков ДУУ2М-02Т, -02ТА, -10Т, -10ТА) или температурной группы T5 (для всех остальных датчиков); уровнемеры, в состав которых входят датчики ДУУ2М с номерами разработок, содержащими букву «А», предназначены еще и для размещения на объектах класса 0 по ГОСТ Р 51330.9.
