Описание
Назначение
Влагомеры нефти поточные ПВН-615Ф (в дальнейшем - влагомеры) предназначены для измерения влагосодержания сырой нефти в объемных долях воды.
Измеряемая среда - сырая нефть после сепарации свободного нефтяного газа (далее водонефтяная эмульсия.).

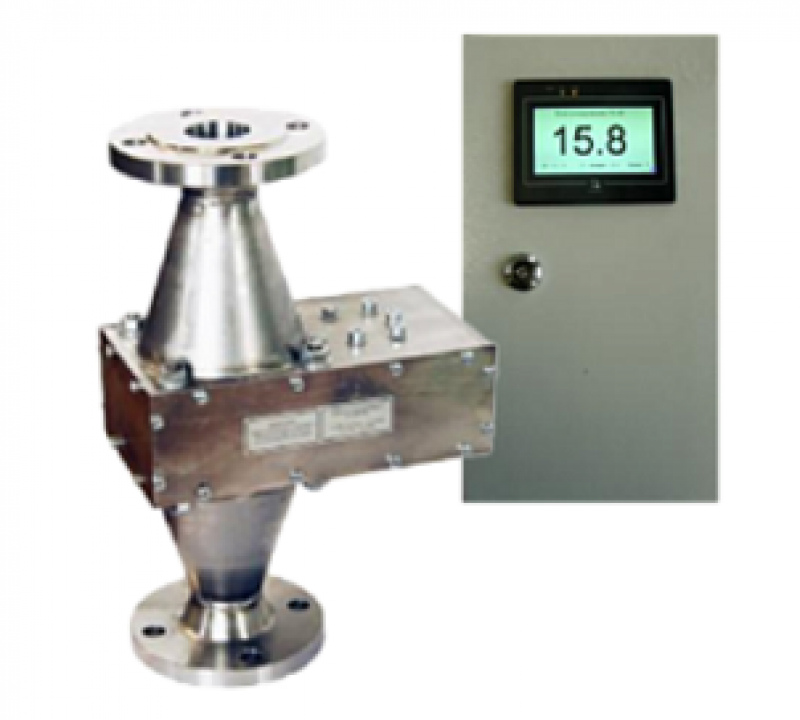

Описание влагомера ПВН.615
Функционально влагомер состоит из первичного преобразователя и блока электроники, соединенных между собой 10-ти жильным кабелем.
Принцип действия влагомера основан на измерении диэлектрической проницаемости водонефтяной эмульсии, протекающей через первичный преобразователь. Контроллер первичного преобразователя рассчитывает мгновенное значение влагосодержания нефти. Рассчитанное мгновенное значение влагосодержания нефти выводится для регистрации в любой момент времени по запросу, поступающему во влагомер с внешнего регистрирующего устройства по интерфейсу RS485 в соответствии с протоколом MODBUS RTU.
Блок электроники содержит взрывозащищенные блоки питания и барьер искробезопас-ности БИ-RS-232, предназначенный для обеспечения искробезопасности датчиков, находящихся во взрывоопасной зоне и типом передачи информации по последовательным линиям (RS-232,RS-485). Для связи с внешними устройствами в блоке электроники имеется интерфейс связи RS485 и аналоговый выход 4-20 мА. При наличии операторской панели блок электроники осуществляет индикацию измерительной информации.
