Описание
Описание УДВН-1ПМ
Используется в составе блока контроля качества нефти, а также для контроля содержания воды в нефти в процессе ее подготовки.
Принцип действия влагомера основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.
Измеряемая среда - нефть, сдаваемая нефтегазодобывающими предприятиями, транспортируемая потребителям и поставляемая нефтеперерабатывающим предприятиям организациями нефтепроводного транспорта.

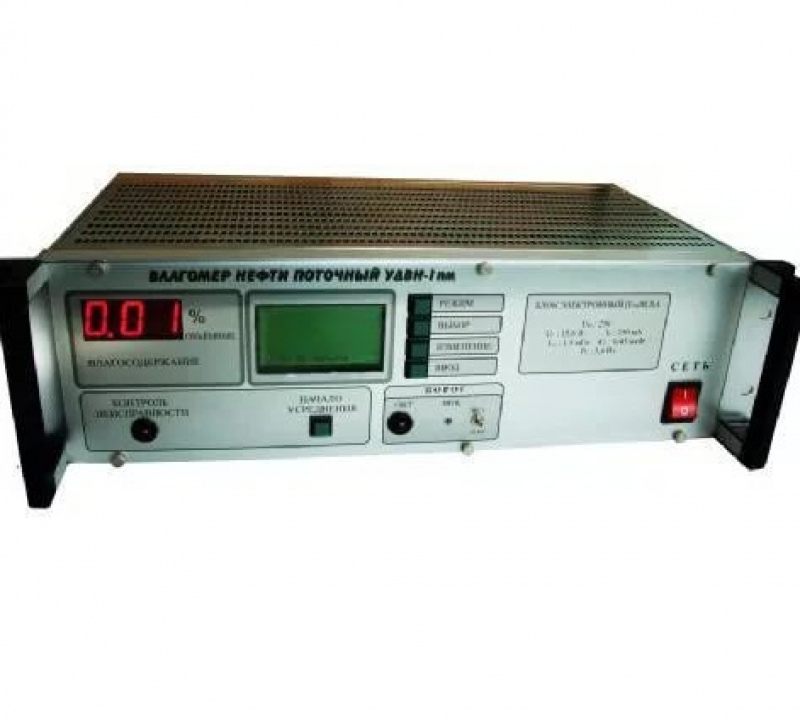

Влагомер состоит из первичного измерительного СВЧ преобразователя и блока электронного.
Вид климатического исполнения - УХЛ4 ГОСТ 15150.
Первичный преобразователь соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеет маркировку взрывозащиты IExibIIAT6 и может устанавливаться во взрывоопасных зонах помещений (в обогреваемом блок-боксе) и наружных установок согласно гл. 3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Блок электронный влагомера с входными искробезопасными электрическими цепями уровня «ib» соответствует требованиям ГОСТ Р 51330.0-99, имеет маркировку взрывозащиты [Exib]IIA и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Предназначен для измерения в автоматическом режиме содержания воды в нефти, в газоконденсате, а также в таких нефтепродуктах, как мазут, трансформагорное, турбинное и моторное масла, широко используемые в электроэнергетике, на речном и морском транспорте.
Измеряемые значения влагосодержания отображаются на ЖК-дисплее, а также выводятся на выходы RS232, RS485 и токовый выход (4-20мА).
Технические характеристики
| Влагомер | УДВН-1пм | УДВН-1пм1 | УДВН-1пм2 | УДВН-1пм3 | УДВН-1пм4 |
| Диапазон измерения, объемная доля воды, % | 0,01 - 2 | 0,01 - 6 | 0,01 - 10 | 0,01 - 20 | 0,01 - 30 |
| Абсолютная погрешность, объемная доля воды, % | 0,05 | 0,1 | 0,15 | (0,15+0,01*W) | (0,15+0,015*W) |
| Диапазон изменения плотности измеряемой среды, кГ/м3 | 730...990 в зависимости от исполнения | ||||
| Температура измеряемой среды, С | -2...+75 | ||||
где, W - показания прибора.
Масса: 20 кг
